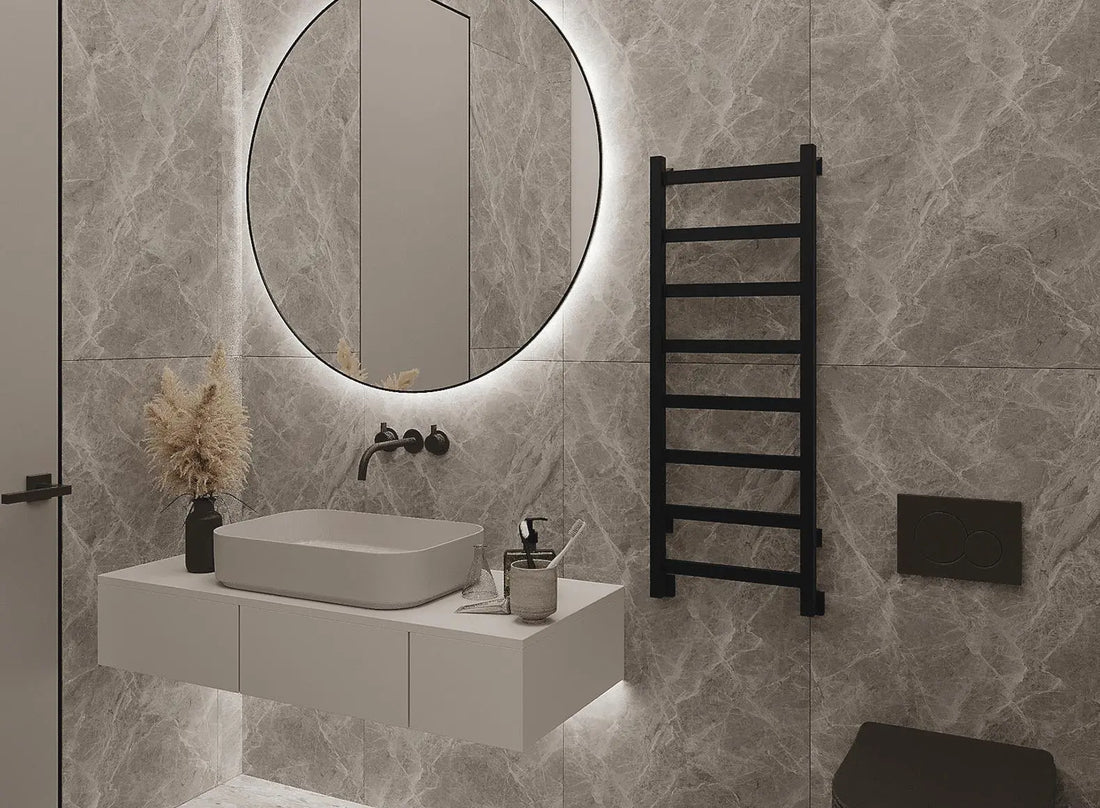

Wat is het verschil tussen een badkamerradiator met middenaansluiting en zijaansluiting?

27 oktober 2026

Je wilt een nieuwe badkamerradiator kopen en hebt een mooi model gevonden in mat zwart, wit of geborsteld goud. De afmetingen passen precies op de beschikbare muur en het vermogen lijkt voldoende om je badkamer comfortabel te verwarmen.

Maar dan ontdek je dat er verschillende aansluitmogelijkheden bestaan: een badkamerradiator met middenaansluiting of zijaansluiting.

Wat is precies het verschil? Welke uitvoering is het handigst? En kun je een radiator met zijaansluiting zomaar vervangen door een model met middenaansluiting?

Het belangrijkste verschil zit in de plaats waar de cv-leidingen op de radiator worden aangesloten.

Bij een middenaansluiting bevinden de aanvoer- en retouraansluiting zich meestal dicht bij elkaar aan de onderzijde van de radiator. Bij een zijaansluiting zitten de aansluitpunten aan of nabij de zijkanten van de radiator.

Dit lijkt misschien een klein detail, maar het bepaalt welke radiatorkraan je nodig hebt, hoe de leidingen worden aangesloten en hoeveel aanpassingen bij de montage nodig zijn.

Vooral wanneer je een bestaande handdoekradiator wilt vervangen, is het verstandig om hier vooraf goed naar te kijken.

In deze uitgebreide keuzehulp van SaniSupreme ontdek je het verschil tussen beide aansluitingen, hoe je de juiste maten opneemt en welke uitvoering het beste bij jouw badkamer past.

Wat is een middenaansluiting bij een badkamerradiator?

Een badkamerradiator met middenaansluiting heeft doorgaans twee aansluitpunten dicht bij elkaar aan de onderkant van de radiator.

Via deze aansluitingen stroomt het verwarmingswater de radiator in en weer terug naar de cv-installatie.

Bij veel moderne badkamerradiatoren bedraagt de hart-op-hartafstand tussen deze twee aansluitingen 50 millimeter.

Hierdoor kunnen aanvoer en retour met een geschikt radiatoronderblok worden aangesloten.

Hoe herken je een middenaansluiting?

Een radiator met middenaansluiting herken je meestal aan twee aansluitopeningen naast elkaar aan de onderzijde.

Deze bevinden zich bij veel modellen rond het midden van de radiator.

Let op de volgende kenmerken:
Twee aansluitpunten dicht bij elkaar.
De aansluitingen bevinden zich doorgaans onderaan.
Vaak een hartafstand van 50 millimeter.
Geschikt voor een passend aansluitblok.
Vaak toegepast bij moderne design- en handdoekradiatoren.

Niet iedere middenaansluiting is exact hetzelfde. Controleer daarom altijd de technische tekening.

Wat zijn de voordelen van een middenaansluiting?

Een middenaansluiting kan verschillende voordelen bieden.

1. Strakke uitstraling

Omdat beide cv-leidingen dicht bij elkaar worden aangesloten, kan de installatie een rustige en compacte uitstraling krijgen.

2. Praktisch bij nieuwbouw en renovatie

Wanneer de leidingen nog moeten worden aangelegd, kun je de aansluiting vooraf afstemmen op de positie van de radiator.

3. Compacte aansluitset

Bij veel modellen kun je een speciaal aansluitblok gebruiken waarin aanvoer en retour samenkomen.

4. Verschillende designs verkrijgbaar

Veel moderne handdoekradiatoren zijn leverbaar met een middenaansluiting.

5. Eenvoudiger te plannen leidingverloop

Wanneer de leidingen centraal uit de muur of vloer komen, kun je ze netjes bij de radiator laten uitkomen.

Zijn er ook nadelen?

Ja.

Wanneer je bestaande cv-leidingen ver uit elkaar liggen, passen ze mogelijk niet rechtstreeks op de middenaansluiting.

Dan kan het nodig zijn om de leidingen aan te passen.

Ook moet je controleren welk aansluitblok geschikt is en aan welke kant de aanvoer en retour moeten worden aangesloten.

SaniSupreme advies: kies een middenaansluiting vooral wanneer de bestaande leidingen goed op deze positie aansluiten of wanneer je bij een renovatie de leidingpositie nog kunt bepalen.

Bekijk de badkamerradiatoren van SaniSupreme om verschillende uitvoeringen en afmetingen te vergelijken.

Wat is een zijaansluiting bij een badkamerradiator?

Bij een badkamerradiator met zijaansluiting bevinden de aansluitmogelijkheden zich aan de zijkanten of nabij de buitenste uiteinden van de radiator.

Bij traditionele handdoekradiatoren zie je bijvoorbeeld vaak aansluitingen links- en rechtsonder.

Er bestaan ook radiatorconstructies waarbij de aanvoer en retour op verschillende hoogtes worden aangesloten.

Welke aansluitconfiguratie geschikt is, hangt af van het specifieke model.

Hoe herken je een zijaansluiting?

Bij veel handdoekradiatoren zitten de aansluitpunten aan de onderzijde bij de linker- en rechterverticale buis.

De afstand tussen de aansluitingen is dan aanzienlijk groter dan bij een gebruikelijke middenaansluiting van 50 millimeter.

De aansluitmaat is afhankelijk van de radiatorbreedte en de exacte constructie.

Wat zijn de voordelen van een zijaansluiting?

1. Interessant bij bestaande cv-leidingen

Wanneer de leidingen al op de juiste plaatsen zitten, kun je mogelijk een nieuwe radiator aansluiten zonder het leidingwerk te verplaatsen.

2. Veel traditionele uitvoeringen

Zijaansluitingen komen bij verschillende bestaande radiatorinstallaties voor.

3. Verschillende aansluitconfiguraties

Afhankelijk van het model zijn meerdere combinaties van aanvoer en retour mogelijk.

4. Geschikt voor renovaties

Wanneer je de oude leidingposities wilt behouden, kan een passende zijaansluiting de montage vereenvoudigen.

Wat zijn de nadelen?

De leidingen en radiatorkranen kunnen verder uit elkaar zitten en daardoor meer opvallen.

Daarnaast moet de hartafstand goed overeenkomen met de bestaande situatie.

Een radiator van dezelfde breedte heeft namelijk niet automatisch dezelfde aansluitafstand.

Belangrijk: bij een zijaansluiting is de radiatorbreedte niet altijd gelijk aan de afstand tussen de cv-aansluitingen.

Middenaansluiting of zijaansluiting: wat is het verschil?

Het belangrijkste onderscheid is de positie van de aanvoer- en retouraansluiting.

Met onderstaande tabel zie je de verschillen.

Eigenschap	Middenaansluiting	Zijaansluiting
Positie aansluitingen	Meestal onderaan dicht bij elkaar	Aan of nabij de zijkanten
Hartafstand	Vaak 50 mm	Afhankelijk van model en breedte
Geschikte kraan	Vaak compact aansluitblok	Passende kraan en retourafsluiter
Uitstraling	Vaak compact en strak	Meer verspreide aansluitpunten
Geschikt bij nieuwe leidingaanleg	Ja	Ja
Geschikt bij bestaande leidingen	Als de posities overeenkomen	Als de posities overeenkomen
Leidingen aanpassen nodig	Soms	Soms
Warmteafgifte automatisch hoger	Nee	Nee
Technische tekening controleren	Ja	Ja

Welke aansluiting is beter?

Er is geen aansluiting die in iedere situatie beter is.

De beste keuze hangt af van drie belangrijke factoren:
De positie van de bestaande cv-leidingen.
Het gekozen radiatormodel.
De gewenste uitstraling en montagewijze.

Bij een volledig nieuwe badkamer is een middenaansluiting vaak aantrekkelijk vanwege de compacte afwerking.

Bij het vervangen van een oudere badkamerradiator kan een zijaansluiting juist praktischer zijn wanneer de leidingen al op de juiste plaats zitten.

Wat betekent hartafstand bij een badkamerradiator?

Wanneer je een radiator koopt, kom je vaak de term hartafstand of hart-op-hartafstand tegen.

Dit wordt ook afgekort als H.O.H. of HoH.

De hartafstand is de afstand tussen het middelpunt van twee aansluitingen.

Het is een van de belangrijkste maten bij het kiezen van een nieuwe badkamerradiator.

Wat betekent een hartafstand van 50 mm?

Bij een radiator met een middenaansluiting van 50 millimeter liggen de middelpunten van de twee aansluitopeningen 5 centimeter uit elkaar.

Dit is een veelgebruikte maat voor compacte radiatoronderblokken.

Het betekent niet dat de radiator zelf 50 millimeter breed is.

Heeft een zijaansluiting ook een hartafstand?

Ja.

Bij een radiator met twee aansluitingen links- en rechtsonder kun je eveneens de hart-op-hartafstand meten.

Deze afstand is vaak afhankelijk van de radiatorbreedte.

Bijvoorbeeld: een radiator van 500 millimeter breed kan een andere hartafstand tussen de aansluitingen hebben dan een radiator van 600 millimeter breed.

Maar je kunt de exacte afstand niet betrouwbaar uit de buitenbreedte afleiden.

Waarom is de hartafstand belangrijk?

Wanneer de bestaande cv-leidingen bijvoorbeeld 450 millimeter uit elkaar liggen, passen deze niet automatisch op een nieuwe radiator met een aansluitafstand van 500 millimeter.

Om de radiator correct te installeren, moeten de aansluitposities overeenkomen of moeten de leidingen worden aangepast.

Daarom is het verstandig om vóór bestelling zowel de bestaande leidingen als de nieuwe radiator nauwkeurig te meten.

Hoe meet je de aansluiting van je bestaande badkamerradiator?

Wil je jouw bestaande badkamerradiator vervangen?

Dan is het verstandig om eerst de aansluitingen op te meten.

Met onderstaande stappen kun je de belangrijkste gegevens verzamelen.

Stap 1: Bekijk waar de cv-leidingen uitkomen

Controleer of de leidingen uit de muur of uit de vloer komen.

Let ook op de positie ten opzichte van de radiator.

Komen beide leidingen dicht bij elkaar uit de vloer?

Dan kan een middenaansluiting geschikt zijn.

Zitten de aansluitingen ver uit elkaar?

Dan moet je bepalen of een radiator met zijaansluiting beter past.

Stap 2: Meet de hartafstand

Meet de afstand tussen de middelpunten van de bestaande aanvoer- en retouraansluiting.

Gebruik hiervoor een rolmaat.

Bij twee leidingen die naast elkaar lopen, meet je van hart tot hart en niet van buitenkant tot buitenkant.

Stap 3: Meet de hoogte van de aansluitingen

Meet vanaf de afgewerkte vloer tot het midden van de aansluitpunten.

Deze hoogte is belangrijk bij het bepalen van de montagepositie.

Stap 4: Meet de positie ten opzichte van de muur

Controleer hoeveel ruimte er beschikbaar is tussen de muur, de leidingen en de radiator.

Houd ook rekening met de afstandhouders en bevestigingsbeugels.

Stap 5: Controleer aanvoer en retour

De aanvoer brengt verwarmingswater naar de radiator.

De retour voert het afgekoelde water terug naar de verwarmingsinstallatie.

Bij bepaalde radiatorventielen is de stromingsrichting belangrijk.

Wanneer deze aansluitingen worden verwisseld, kan de radiator minder goed functioneren of kunnen geluiden ontstaan.

Laat bij twijfel de leidingrichting door een installateur vaststellen.

Stap 6: Zoek de technische tekening van de nieuwe radiator

Vergelijk de bestaande situatie met de aansluitposities op de technische producttekening.

Controleer:
Radiatorbreedte.
Radiatorhoogte.
Aansluitafstand.
Aansluithoogte.
Aansluitdraad.
Positie van aanvoer en retour.
Benodigde afstand tot de wand.

Stap 7: Controleer de benodigde radiatorkraan

Kies een aansluitset die technisch geschikt is voor de radiator en het leidingwerk.

Ga niet automatisch uit van de aansluitset van je oude radiator.

Praktisch meetvoorbeeld: van zijaansluiting naar middenaansluiting

Stel dat je een bestaande handdoekradiator hebt met twee aansluitingen onderaan.

De aanvoer- en retourleidingen liggen 450 millimeter uit elkaar.

Je wilt deze vervangen door een modern model met een middenaansluiting van 50 millimeter.

Wat betekent dit?

De nieuwe radiator heeft de aansluitingen veel dichter bij elkaar.

Daarom kun je de bestaande leidingen waarschijnlijk niet rechtstreeks op de nieuwe radiator aansluiten.

Wat zijn de mogelijkheden?

Optie 1: kies opnieuw een radiator met zijaansluiting

Wanneer je een nieuw model vindt waarvan de aansluitposities overeenkomen, hoef je het bestaande leidingwerk mogelijk niet te verplaatsen.

Optie 2: pas de leidingen aan

Een installateur kan beoordelen of de leidingen naar het midden kunnen worden gebracht.

Dit kan bij een renovatie aantrekkelijk zijn als je een strakke afwerking wilt.

Optie 3: gebruik een geschikte alternatieve aansluiting

Bij sommige radiatoren bestaan meerdere toegestane aansluitmogelijkheden.

Controleer in de technische handleiding of een andere configuratie is toegestaan.

Gebruik hiervoor geen willekeurige koppelingen die niet voor de installatie zijn bedoeld.

Conclusie: overstappen van zijaansluiting naar middenaansluiting is mogelijk, maar meestal niet zonder eerst de bestaande leidingposities te beoordelen.

Kun je een badkamerradiator met zijaansluiting vervangen door middenaansluiting?

Ja, in veel situaties is dit technisch mogelijk.

Of het eenvoudig kan, hangt vooral af van de bestaande cv-installatie.

Wanneer kan het relatief eenvoudig?

Bijvoorbeeld wanneer:

Je de badkamer volledig renoveert.
De cv-leidingen nog toegankelijk zijn.
De nieuwe radiator op dezelfde wand komt.
Er voldoende ruimte is om de leidingen aan te passen.
De juiste aansluitset beschikbaar is.

Wanneer is het lastiger?

Bijvoorbeeld wanneer de cv-leidingen achter een volledig betegelde wand lopen.

Of wanneer de leidingen uit de vloer komen en niet op de juiste plaats zitten.

Dan kan het nodig zijn om een gedeelte van de vloer of wand open te maken.

Kun je hiervoor een verloopstuk gebruiken?

Een verloopstuk kan een verschil in schroefdraadmaat of buisaansluiting oplossen.

Maar het verplaatst niet automatisch de bestaande leidingen naar een compleet andere positie.

Een verloopstuk is dus niet hetzelfde als een oplossing voor een afwijkende hartafstand.

SaniSupreme advies: wil je zonder breekwerk een nieuwe radiator plaatsen? Zoek dan eerst een model dat qua aansluitpositie zo goed mogelijk overeenkomt met de bestaande installatie.

Welke radiatorkraan heb je nodig bij een middenaansluiting?

Bij veel badkamerradiatoren met middenaansluiting wordt een speciaal radiatoronderblok gebruikt.

Dit wordt ook wel een H-blok of onderaansluitblok genoemd.

Een dergelijk aansluitblok verbindt de aanvoer en retour van het verwarmingssysteem met de radiator.

Wat is een H-blok?

Een H-blok is een compact aansluitonderdeel met twee wateraansluitingen.

Veel uitvoeringen hebben een hartafstand van 50 millimeter.

Afhankelijk van het ontwerp kan het onderblok voorzien zijn van:

Een thermostatisch ventiel.
Een thermostaatknop.
Een retourafsluiter.
Voorinstelmogelijkheden.
Aansluitingen voor verschillende leidingmaterialen.

Niet ieder H-blok heeft al deze functies.

Controleer daarom altijd wat bij de gekozen set is inbegrepen.

Wat is het verschil tussen een recht en een haaks aansluitblok?

Een recht aansluitblok wordt vaak toegepast wanneer de cv-leidingen vanuit de vloer naar de radiator lopen.

Een haaks aansluitblok wordt vaak gebruikt wanneer de leidingen vanuit de muur komen.

Dit is een praktische richtlijn. De exacte aansluitrichting van het gekozen model blijft bepalend.

Welke aansluitmaten komen voor?

Bij radiatoraansluitingen kom je regelmatig de volgende maten tegen:

1/2 inch.
3/4 inch.
50 mm hart-op-hartafstand.
Leidingkoppelingen voor specifieke buisdiameters.

Deze maten beschrijven niet allemaal hetzelfde.

De inchmaat verwijst doorgaans naar een draad- of koppelaansluiting, terwijl 50 millimeter de afstand tussen twee aansluitpunten aangeeft.

Ook een set die voor 1/2- en 3/4-inch-aansluitingen wordt aangeboden, moet nog steeds geschikt zijn voor de gebruikte radiator en leidingen.

Radiatorkranen bij SaniSupreme

Bij SaniSupreme vind je thermostatische radiatorkranen en aansluitsets in verschillende uitvoeringen.

Denk aan mat zwart, wit, gunmetal, geborsteld goud en geborsteld RVS.

Hiermee kun je de radiator en de aansluitset qua uitstraling op elkaar afstemmen.

Bekijk de radiatorkranen van SaniSupreme.

Welke radiatorkraan gebruik je bij een zijaansluiting?

Bij een radiator met zijaansluiting worden de aanvoer en retour vaak op afzonderlijke punten aangesloten.

Afhankelijk van het radiatormodel en de leidingpositie kan hiervoor een combinatie worden gebruikt van:

Een radiatorkraan.
Een thermostatisch radiatorventiel.
Een retourafsluiter.
Passende leidingkoppelingen.
Eventuele aansluitbochten.

De exacte uitvoering hangt af van de radiator en de cv-installatie.

Wat is een thermostatische radiatorkraan?

Een thermostatische radiatorkraan helpt om de ruimtetemperatuur te regelen.

Wanneer de omgevingstemperatuur verandert, kan het ventiel de waterdoorstroming aanpassen.

De radiator ontvangt daardoor meer of minder verwarmingswater.

Een thermostaatknop meet niet rechtstreeks de watertemperatuur in de radiator, maar reageert op de temperatuur in de omgeving van de knop.

Wat is een retourafsluiter?

Een retourafsluiter kan onder andere worden gebruikt om de doorstroming in te stellen of om de radiator bij onderhoud af te sluiten, afhankelijk van het model.

Een correcte instelling is belangrijk voor de waterverdeling binnen de verwarmingsinstallatie.

Welke kraan past bij jouw radiator?

Controleer:
De aansluitpositie.
De draadmaat.
Het leidingmateriaal.
De leidingdiameter.
De gewenste stromingsrichting.
Of het een éénpijps- of tweepijpssysteem betreft.
Vooral dat laatste punt wordt vaak vergeten.

Wat is het verschil tussen een éénpijps- en tweepijpssysteem?

Bij het kiezen van een radiatoraansluiting is het niet voldoende om alleen naar de hartafstand te kijken.

Ook de opbouw van het verwarmingssysteem is belangrijk.

Tweepijpssysteem

Bij een tweepijpsinstallatie zijn er afzonderlijke aanvoer- en retourleidingen.

Radiatoren worden via deze leidingen op het verwarmingssysteem aangesloten.

Dit is een veelgebruikte manier van aansluiten.

Eénpijpssysteem

Bij een éénpijpsinstallatie wordt het water via een gemeenschappelijke leiding langs meerdere radiatoren gevoerd.

Hiervoor zijn specifieke aansluitoplossingen nodig.

Waarom is dit belangrijk bij een middenaansluiting?

Niet ieder radiatoronderblok is geschikt voor beide systemen.

Sommige aansluitsets zijn uitsluitend ontworpen voor een tweepijpsinstallatie.

Een ongeschikt aansluitblok kan de doorstroming verstoren.

Controleer daarom altijd of de gekozen radiatorkraan geschikt is voor het systeem in jouw woning.

Let op: de aanduiding '50 mm middenaansluiting' vertelt niets over de geschiktheid voor éénpijps- of tweepijpsverwarming.

Wordt een radiator met middenaansluiting sneller warm?

Niet automatisch.

De snelheid waarmee een radiator opwarmt, hangt vooral af van:

De aanvoertemperatuur.
De hoeveelheid verwarmingswater.
De interne constructie.
De waterinhoud van de radiator.
Het beschikbare debiet.
De werking van de radiatorkraan.
De instellingen van de verwarmingsinstallatie.

De aansluitpositie alleen bepaalt dus niet hoe snel de badkamer warm wordt.

Heeft middenaansluiting invloed op het vermogen?

Een middenaansluiting geeft niet vanzelf meer warmte af dan een zijaansluiting.

Het warmtevermogen wordt vooral bepaald door het radiatormodel, de afmetingen en de temperatuur van het verwarmingswater.

Ook de manier waarop de radiator volgens de fabrikant moet worden aangesloten, speelt een rol.

Een verkeerde aanvoer- en retourconfiguratie kan de warmteverdeling beïnvloeden.

Daarom is het belangrijk de voorgeschreven aansluitwijze te volgen.

Hoeveel watt moet een badkamerradiator hebben?

Naast de aansluiting is het warmtevermogen een belangrijk aankoopcriterium.

Een radiator moet voldoende warmte kunnen afgeven om de badkamer op een comfortabele temperatuur te brengen.

Het benodigde vermogen hangt onder andere af van:

De oppervlakte van de badkamer.
De plafondhoogte.
De isolatie.
Het glasoppervlak.
De gewenste binnentemperatuur.
De aanwezigheid van vloerverwarming.
De temperatuur van het verwarmingswater.

Voorbeeld van een badkamer van 8 m²

Stel dat je badkamer 8 vierkante meter groot is en een plafondhoogte van 2,5 meter heeft.

De inhoud is dan:

8 × 2,5 = 20 m³.

Een veelgebruikte grove oriëntatiewaarde voor een badkamer is ongeveer 70 tot 80 watt per kubieke meter.

Met deze vuistregel ontstaat:

20 × 70 = 1.400 watt.

En:

20 × 80 = 1.600 watt.

Dit is uitsluitend een ruwe eerste schatting, geen vervanging voor een warmteverliesberekening.

Bij een goed geïsoleerde badkamer kan de behoefte anders liggen. Bij slechte isolatie, grote ramen of een lage aanvoertemperatuur eveneens.

Waarom zijn de temperatuurgegevens belangrijk?

Radiatorvermogens worden bij bepaalde gestandaardiseerde temperatuurcondities opgegeven.

Je ziet bijvoorbeeld:

75/65/20°C

Dat betekent:

Aanvoertemperatuur: 75°C.
Retourtemperatuur: 65°C.
Ruimtetemperatuur: 20°C.
Bij een lagere aanvoertemperatuur geeft dezelfde radiator minder warmte af.
Een radiator die bijvoorbeeld 700 watt levert bij een hogere watertemperatuur, levert bij een aanzienlijk lagere temperatuur dus niet vanzelf ook 700 watt.

Let op bij een warmtepomp

Wanneer je een warmtepomp gebruikt, werkt het verwarmingssysteem vaak met lagere watertemperaturen.

Daarom is het belangrijk om het radiatorvermogen bij de daadwerkelijke bedrijfsomstandigheden te vergelijken.

Kijk niet uitsluitend naar het hoogste wattage in de producttitel.

SaniSupreme advies: laat bij twijfel het benodigde radiatorvermogen en de geschiktheid voor lage temperatuur berekenen.

Middenaansluiting of zijaansluiting bij een warmtepomp: maakt het verschil?

De aansluitpositie is op zichzelf niet het belangrijkste criterium bij een warmtepomp.

Vooral het warmtevermogen bij lage watertemperaturen speelt een rol.

Een radiator met middenaansluiting kan geschikt zijn voor een warmtepomp als de radiator voldoende warmte kan afgeven.

Dat geldt ook voor een radiator met zijaansluiting.

Waar moet je op letten?

Controleer vooral:

1. Het vermogen bij lage temperatuur

Vergelijk de warmteafgifte bij de werkelijke aanvoer- en retourtemperatuur.

2. De benodigde waterdoorstroming

De radiator moet voldoende verwarmingswater ontvangen.

3. Het type radiatorkraan

De regeling moet bij het verwarmingssysteem passen.

4. De afmetingen

Een grotere radiator kan bij lagere watertemperaturen meer afgifteoppervlak bieden.

5. De warmtebehoefte van de badkamer

Een badkamer wordt vaak op een hogere temperatuur gebruikt dan een woonkamer.

Is een elektrische radiator dan beter?

Dat hangt af van de situatie.

Een elektrische radiator kan interessant zijn voor extra warmte op specifieke momenten of als handdoekdroger.

Maar een elektrische radiator is niet automatisch goedkoper of energiezuiniger in gebruik.

Vergelijk daarom het energieverbruik en de gewenste functie.

Kun je een badkamerradiator vervangen zonder de leidingen te verplaatsen?

Bij een passende radiator is dat vaak mogelijk.

Het belangrijkste is dat de nieuwe aansluiting overeenkomt met de bestaande cv-leidingen.

Situatie 1: oude radiator heeft middenaansluiting

Wanneer je een nieuw model kiest met dezelfde hartafstand, aansluitpositie en passende koppelingen, kan de installatie relatief eenvoudig zijn.

Controleer wel de hoogte en afstand tot de muur.

Situatie 2: oude radiator heeft zijaansluiting

Wanneer de nieuwe radiator dezelfde aansluitposities heeft, kun je de bestaande leidingen mogelijk behouden.

Let op: twee radiatoren van dezelfde buitenmaat kunnen verschillende aansluitafstanden hebben.

Situatie 3: je verandert het type aansluiting

Wanneer je overstapt van middenaansluiting naar zijaansluiting of andersom, kan het leidingwerk aangepast moeten worden.

Situatie 4: je kiest een ander formaat radiator

Een hogere of bredere radiator kan een andere positie van de aansluitpunten hebben.

Daarom moet je opnieuw meten.

Welke oplossing is het voordeligst?

Wanneer je de cv-leidingen wilt behouden, is een radiator met overeenkomstige aansluitposities meestal de meest praktische keuze.

Dat kan extra montagewerk en onnodige aanpassingen helpen voorkomen.

Hoe sluit je een badkamerradiator met middenaansluiting aan?

De exacte montage verschilt per radiator en aansluitset.

Onderstaande stappen geven een algemeen overzicht van de werkzaamheden.

Stap 1: Controleer alle onderdelen

Controleer of je beschikt over de juiste radiator, aansluitset, bevestigingsmaterialen en technische handleiding.

Stap 2: Bepaal de montagepositie

Meet waar de radiator aan de muur moet komen.

Controleer of de aansluitingen goed uitkomen ten opzichte van de cv-leidingen.

Stap 3: Controleer de draagkracht van de wand

Een radiator moet stevig bevestigd worden.

Houd rekening met het gewicht van de radiator wanneer deze met water gevuld is.

Stap 4: Laat het verwarmingssysteem veilig afsluiten

Voordat bestaande cv-leidingen worden geopend, moet het betreffende deel van de installatie veilig worden afgesloten, afgekoeld en drukloos gemaakt.

Stap 5: Monteer de juiste aansluitset

Gebruik een aansluitblok dat geschikt is voor de radiator en het verwarmingssysteem.

Stap 6: Controleer de stromingsrichting

Sluit aanvoer en retour aan volgens de voorschriften.

Stap 7: Vul en ontlucht het systeem

Na montage moet de installatie op de voorgeschreven manier worden gevuld en ontlucht.

Stap 8: Controleer op lekkage

Controleer alle verbindingen tijdens het weer in bedrijf stellen.

Stap 9: Controleer of de radiator goed warm wordt

Let op de temperatuurverdeling en de werking van het radiatorventiel.

Laat de radiator zo nodig waterzijdig inregelen.

Belangrijk: werkzaamheden aan een cv-installatie kunnen leiden tot lekkages en waterschade wanneer ze niet correct worden uitgevoerd. Laat de radiator bij twijfel aansluiten door een vakbekwame installateur.

8 fouten bij het kiezen van de aansluiting van een badkamerradiator

1. Alleen de buitenmaat van de radiator controleren

Een radiator van 120 × 50 centimeter heeft niet automatisch dezelfde aansluitafstand als een ander model van 120 × 50 centimeter.

2. De hartafstand verkeerd meten

Meet van middelpunt tot middelpunt, niet van de buitenkant van de ene aansluiting tot de andere.

3. Denken dat 50 mm gelijkstaat aan 1/2 inch

Dit zijn verschillende afmetingen met een andere betekenis.

4. Een middenaansluiting bestellen terwijl de leidingen aan de zijkanten zitten

Hierdoor kan aanpassing van het leidingwerk nodig zijn.

5. Een verkeerde radiatorkraan bestellen

Niet iedere aansluitset past bij iedere radiator.

6. Geen rekening houden met de aanvoer- en retourrichting

Een verkeerde aansluiting kan leiden tot geluiden of een ongunstige warmteverdeling.

7. Alleen naar het opgegeven wattage kijken

Controleer bij welke aanvoer-, retour- en ruimtetemperatuur het vermogen wordt opgegeven.

8. De benodigde montagematerialen vergeten

Niet iedere radiator wordt compleet geleverd met radiatorkraan of aansluitblok.

Controleer daarom goed wat inbegrepen is.

Checklist: welke badkamerradiator past op jouw leidingen?

Gebruik deze checklist voordat je een nieuwe radiator bestelt.

Ik weet of mijn bestaande radiator een middenaansluiting of zijaansluiting heeft.
Ik heb de hartafstand van de bestaande aansluitingen gemeten.
Ik weet of de cv-leidingen uit de muur of vloer komen.
Ik heb de aansluithoogte gecontroleerd.
Ik weet waar de aanvoer- en retourleiding zitten.
Ik heb de technische tekening van de nieuwe radiator bekeken.
De aansluitpunten van de nieuwe radiator komen overeen met de bestaande leidingen.
Ik heb de juiste radiatorkraan of aansluitset gekozen.
Ik heb gecontroleerd of ik een éénpijps- of tweepijpsinstallatie heb.
De radiator past op de beschikbare wandruimte.
De wand is geschikt voor het gewicht van de radiator.
Het radiatorvermogen is voldoende voor mijn badkamer.
Ik heb gecontroleerd bij welke watertemperatuur het vermogen is opgegeven.
Ik weet welke onderdelen bij de radiator worden meegeleverd.
Bij twijfel laat ik de aansluiting controleren door een installateur.

Veelgestelde vragen over middenaansluiting en zijaansluiting bij radiatoren

Wat is het verschil tussen middenaansluiting en zijaansluiting?

Bij een middenaansluiting zitten aanvoer en retour doorgaans dicht bij elkaar onder de radiator. Bij een zijaansluiting bevinden de aansluitingen zich aan of nabij de zijkanten. De juiste keuze hangt af van de bestaande cv-leidingen.

Wat is een middenaansluiting van 50 mm?

Dit betekent dat de middelpunten van de aanvoer- en retouraansluiting 50 millimeter uit elkaar liggen.

Heeft iedere middenaansluiting een hartafstand van 50 mm?

Nee. Een hartafstand van 50 millimeter is gebruikelijk, maar je moet altijd de technische specificaties van het gekozen model controleren.

Is middenaansluiting beter dan zijaansluiting?

Niet automatisch. Een middenaansluiting kan een compacte uitstraling geven, terwijl een zijaansluiting praktischer kan zijn bij bestaande cv-leidingen.

Kan ik een radiator met zijaansluiting vervangen door middenaansluiting?

Ja, maar wanneer de aansluitposities verschillen, moet het leidingwerk mogelijk worden aangepast.

Kun je een radiator met middenaansluiting ook aan de zijkant aansluiten?

Dat hangt af van het model. Sommige radiatoren hebben meerdere aansluitmogelijkheden. Andere uitvoeringen zijn specifiek ontworpen voor één aansluiting.

Hoe meet je de hartafstand van een radiator?

Meet de afstand tussen de middelpunten van de twee aansluitopeningen of bestaande leidingen. Vergelijk deze afstand met de technische tekening van de nieuwe radiator.

Welke radiatoraansluiting is het handigst bij bestaande leidingen?

De aansluiting die het beste overeenkomt met de bestaande leidingposities is doorgaans het handigst. Hierdoor kan het benodigde montagewerk beperkt blijven.

Welke radiatorkraan heb je nodig bij een middenaansluiting?

Bij veel middenaansluitingen wordt een passend onderaansluitblok of H-blok gebruikt. Controleer de hartafstand, draadmaat, leidingkoppelingen en systeemgeschiktheid.

Wat is een H-blok bij een radiator?

Een H-blok is een compact aansluitonderdeel waarmee de aanvoer en retour op een radiator worden aangesloten. Er bestaan verschillende uitvoeringen voor verschillende installaties.

Wat is het verschil tussen een rechte en haakse radiatorkraan?

Een rechte kraan wordt vaak gebruikt wanneer de leidingen vanuit de vloer komen. Een haakse kraan wordt vaak toegepast bij leidingen uit de muur. De exacte aansluitrichting moet je per model controleren.

Wat betekent 1/2 inch bij een radiatorkraan?

Dit is een nominale aansluit- of draadmaat. Het is niet hetzelfde als de hartafstand van de radiator.

Past iedere radiatorkraan op iedere badkamerradiator?

Nee. De kraan moet passen bij de aansluiting van de radiator, het leidingwerk en het verwarmingssysteem.

Wordt een radiator met middenaansluiting sneller warm?

Niet automatisch. Het opwarmgedrag wordt vooral bepaald door de interne

Terug naar blog
